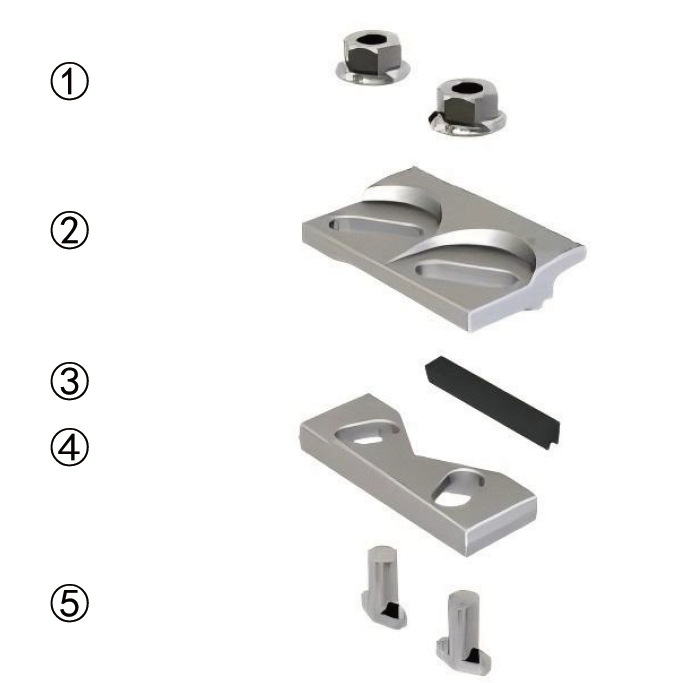

Основание: Приваривается к стальной балке или предварительно вмонтированной стальной пластине, чтобы обеспечить устойчивую опору.

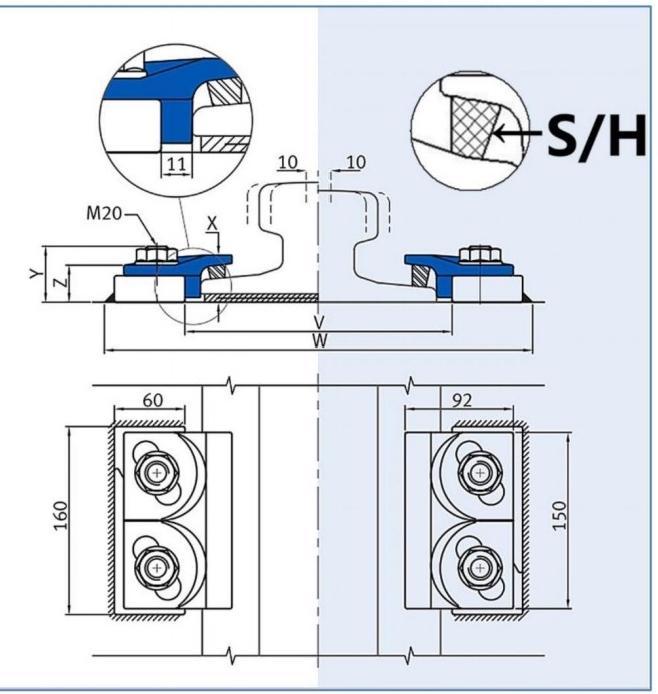

Верхняя накладная пластина: Крепится болтами к основанию, чтобы удерживать рельс. Вулканизированный резиновый язычок используется для амортизации рельса от вибрации во время работы и устанавливается на очень низкой высоте, чтобы помочь закрепить рельс даже на самой узкой стальной балке. Это не только минимизирует затраты на установку, но и отвечает всем требованиям кранов с горизонтальными направляющими колесами. Регулируемая конструкция поддерживает боковую регулировку для гибкой настройки положения рельса.
Выбор материала: Основной материал корпуса: основание и верхняя крышка изготовлены из стали Q355 или Q235, методом штамповки, обладают высокой твердостью и коррозионной стойкостью.
Обработка поверхности: процесс оцинковки, подходит для портов, терминалов и других наружных суровых условий.
Болты в сборе: Обработка стали 45#, в соответствии со стандартом, прочность до 8,8 класса.
Компания XINGRAIL поставляет высококачественный крепеж для крановых рельсов из кованой стали 9220/20/45. Мы предлагаем пятилетнюю гарантию по всему миру (за исключением случаев нечеловеческого повреждения и форс-мажорных обстоятельств). Любые проблемы с качеством могут быть заменены бесплатно, Компания XINGRAIL уже много лет специализируется на производстве рельсовых креплений для кранов портовых терминалов, от экстремально холодного региона (-50 ℃) до высокотемпературной среды (+80 ℃), их характеристики остаются неизменными, обеспечивая проектирование-производство-установку-обслуживание полного цикла услуг, бизнес охватывает большинство регионов Азии и Европы. Наша цель – сделать железную дорогу в мире более надежной благодаря нашим продуктам, с нетерпением ждем возможности стать Вашим долгосрочным партнером.
Детали упаковки: упакованы в деревянные ящики со встроенным влагонепроницаемым мешком (влажность ≤5%), подходят для морских перевозок и районов с высокой влажностью.
Детали доставки: принимаем оплату L/C или T/T в соответствии с Вашими требованиями.
Добро пожаловать в прайс-лист и предложение, мы являемся одним из ведущих производителей и поставщиков в Китае, материал наших деталей крепления кранового рельса может быть классифицирован как ковка, ковкий чугун, технология точного стального литья, которая может быть полна всеми видами сценариев крепления рельса, добро пожаловать за покупками Добро пожаловать за покупками на складе продукции известных брендов у нас по выгодным ценам.
 |
F（mm） | C（mm） | A（mm） | ВЕС РЕЛЬСА (кг/м) | ССЫЛКА НА КЛИПСУ ДЛЯ РЕЙКИ С НАКЛАДКОЙ |
ССЫЛКА НА КЛИПСУ ДЛЯ РЕЙКИ БЕЗ НАКЛАДКИ |
| P 50 | 132 | 70 | 152 | 50 | 9120/15/38 （S） | 9120/15/38 (H) |
| QU 70 | 120 | 70 | 120 | 52.8 | 9120/15/38 （S） | 9120/15/38 (H) |
| QU 80 | 130 | 80 | 130 | 63.69 | 9120/15/38 （S） | 9120/15/38 (H) |
| QU 100 | 150 | 100 | 150 | 89 | 9120/15/38 （S） | 9120/15/38 (H) |
| QU 120 | 170 | 120 | 170 | 118.5 | 9120/15/38 （S） | 9120/15/38 (H) |
| A 100 | 200 | 100 | 95 | 74.3 | 9120/15/38 （S） | 9120/15/38 (H) |
| A 120 | 220 | 120 | 105 | 100 | 9120/15/38 （S） | 9120/15/38 (H) |
| A 150 | 220 | 150 | 150 | 150.3 | 9120/15/38 （S） | 9120/15/38 (H) |
| ISCR 100 | 150 | 102 | 150 | 89 | 9120/15/38 （S） | 9120/15/38 (H) |
| ISCR 120 | 170 | 120 | 170 | 118.5 | 9120/15/38 （S） | 9120/15/38 (H) |
| GCR 183 | 280 | 75 | 120 | 183.06 | 9120/15/38 （S） | 9120/15/38 (H) |
| CR 73 | 140 | 100 | 135 | 73.3 | 9120/15/38 （S） | 9120/15/38 (H) |
| CR 100 | 155 | 120 | 150 | 100.2 | 9120/15/38 （S） | 9120/15/38 (H) |
| JIS 50 N | 127 | 64 | 153 | 50.4 | 9120/15/38 （S） | 9120/15/38 (H) |
| JIS 60 | 145 | 64 | 174 | 60.8 | 9120/15/38 （S） | 9120/15/38 (H) |
| S 41 | 125 | 67 | 138 | 41.4 | 9120/15/38 （S） | 9120/15/38 (H) |
| S 49 | 125 | 67 | 149 | 49.43 | 9120/15/38 （S） | 9120/15/38 (H) |
| MRS 67 (135CR) | 132 | 79 | 146 | 67 | 9120/15/38 （S） | 9120/15/38 (H) |
| МРС 86 | 165 | 102 | 102 | 85.5 | 9120/15/38 （S） | 9120/15/38 (H) |
| MRS 87 B | 152 | 102 | 152 | 86.8 | 9120/15/38 （S） | 9120/15/38 (H) |
| 68 кг AS | 152 | 73 | 186 | 67.6 | 9120/15/38 （S） | 9120/15/38 (H) |
Области применения: В основном используется в портовых терминалах, на верфях, в автоматических кранах-штабелерах, в горнодобывающем подъемном оборудовании, закрепленном на рельсах, таком как козловой кран, подъемный кран и т.д.
Поддерживает различные модели тяжелых рельсов, адаптированных к различным требованиям нагрузки.
Эксплуатационные характеристики: антибоковая сила: выдерживает 235KN (24 тонны) для предотвращения смещения пути, 20 мм регулировка горизонтальной направляющей.
Шумоподавление и гашение вибрации: конструкция языка из вулканизированной резины снижает шум при работе крана.
Удобная установка: не нужно прорезать отверстия в стальных балках или встраивать стальные пластины, они привариваются непосредственно к поверхности фундамента, упрощая процесс строительства.
Продукция и услуги, которые мы предоставляем, широко используются на железных дорогах, в портах, терминалах, судостроении, угольной, горнодобывающей, электроэнергетической, металлургической и других отраслях промышленности.
