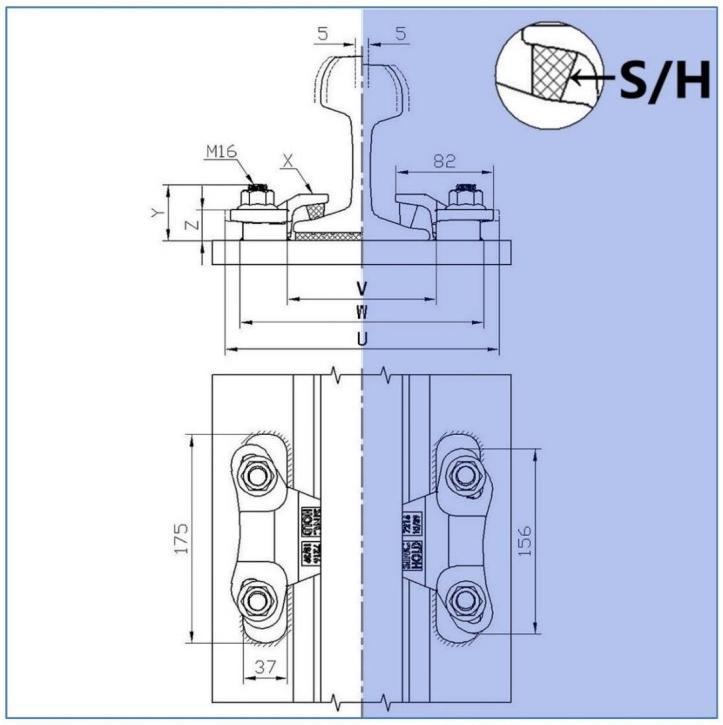

Основание: приваривается к стальной балке или предварительно закрепленной стальной пластине, чтобы обеспечить устойчивую опору.
Верхняя накладная пластина: Крепится болтами к основанию, чтобы удерживать рельс. Вулканизированный резиновый язычок используется для амортизации рельса от вибрации во время работы и устанавливается на очень низкой высоте, чтобы помочь закрепить рельс даже на самой узкой стальной балке. Это не только минимизирует затраты на установку, но и отвечает всем требованиям кранов с горизонтальными направляющими колесами. Регулируемая конструкция поддерживает боковую регулировку для гибкой настройки положения рельса.
Выбор материала: Основной материал корпуса: основание и верхняя крышка изготовлены из стали Q355 или Q235, методом штамповки, высокая твердость и коррозионная стойкость.
Обработка поверхности: процесс оцинковки, подходит для портов, терминалов и других наружных суровых условий.
Болты в сборе: обработка стали 45#, в соответствии со стандартом, прочность 8,8 класса.
Стандарты производства соответствуют.
XINGRAIL поставляет высококачественные крепежные элементы для крановых рельсов из кованой стали 7216/20/39. Мы предлагаем глобальную пятилетнюю гарантию (за исключением случаев нечеловеческого повреждения и форс-мажорных обстоятельств). Любые проблемы с качеством могут быть заменены бесплатно, Компания XINGRAIL уже много лет специализируется на производстве крепежей для крановых рельсов портовых терминалов. Материал производимых крепежей для крановых рельсов можно разделить на ковку, ковкий чугун, технологию точного стального литья, поддержку индивидуального заказа, что может удовлетворить Ваши различные потребности в установке рельсов! Мы можем предоставить услуги полного цикла “проектирование – производство – установка – техническое обслуживание”, охватывающие большую часть Азии и Европы, со стабильной работой от холодного региона (-50℃) до высокотемпературной среды (+80℃). Наша цель – сделать железные дороги в мире более надежными благодаря нашей продукции. Мы с нетерпением ждем возможности стать Вашим долгосрочным партнером.
Детали упаковки: упакованы в деревянные ящики со встроенными влагонепроницаемыми пакетами (влажность ≤5%), подходят для морских перевозок и транспортировки в районах с высокой влажностью.
Детали доставки: принимайте оплату L/C или T/T в соответствии с Вашими требованиями.
Мы являемся одним из ведущих производителей и поставщиков в Китае, материал наших деталей крепления крановых рельсов может быть классифицирован как ковка, ковкий чугун, технология точного стального литья, из которого могут быть изготовлены все виды сценариев крепления рельсов, добро пожаловать к нам за выгодной ценой! Приглашаем купить у нас по выгодным ценам продукцию известных брендов.
 |
F（mm） | C（mm） | A（mm） | ВЕС РЕЛЬСА (кг/м) | ССЫЛКА НА КЛИПСУ ДЛЯ РЕЙКИ С НАКЛАДКОЙ |
ССЫЛКА НА КЛИПСУ ДЛЯ РЕЙКИ БЕЗ НАКЛАДКИ |
| QU70 | 120 | 70 | 120 | 52.8 | 7216/10/39 (S) | 7216/10/39 (H) |
| QU80 | 130 | 80 | 130 | 63.69 | 7216/10/39 (S) | 7216/10/39 (H) |
| QU100 | 150 | 100 | 150 | 89 | 7216/10/39 (S) | 7216/10/39 (H) |
| QU120 | 170 | 120 | 170 | 118.5 | 7216/10/39 (S) | 7216/10/39 (H) |
| A75 | 200 | 75 | 85 | 56.2 | 7216/10/39 (S) | 7216/10/39 (H) |
| A100 | 200 | 100 | 95 | 74.3 | 7216/10/39 (S) | 7216/10/39 (H) |
| A120 | 220 | 120 | 105 | 100 | 7216/10/39 (S) | 7216/10/39 (H) |
| ISCR 80 | 130 | 82 | 130 | 64.4 | 7216/10/39 (S) | 7216/10/39 (H) |
| ISCR 100 | 150 | 102 | 150 | 89 | 7216/10/39 (S) | 7216/10/39 (H) |
| ISCR 120 | 170 | 120 | 170 | 118.5 | 7216/10/39 (S) | 7216/10/39 (H) |
| GCR 183 | 280 | 75 | 120 | 183.06 | 7216/10/39 (S) | 7216/10/39 (H) |
| CR 73 | 140 | 100 | 135 | 73.3 | 7216/10/39 (S) | 7216/10/39 (H) |
| CR 100 | 155 | 120 | 150 | 100.2 | 7216/10/39 (S) | 7216/10/39 (H) |
| JIS 50N | 127 | 64 | 153 | 50.4 | 7216/10/39 (S) | 7216/10/39 (H) |
| JIS 60 | 145 | 64 | 174 | 60.8 | 7216/10/39 (S) | 7216/10/39 (H) |
| S49 | 125 | 67 | 149 | 49.43 | 7216/10/39 (S) | 7216/10/39 (H) |
| S54 | 125 | 67 | 154 | 54.5 | 7216/10/39 (S) | 7216/10/39 (H) |
| MRS 67(135CR) | 132 | 79 | 146 | 67 | 7216/10/39 (S) | 7216/10/39 (H) |
| МРС 86 | 165 | 102 | 102 | 85.5 | 7216/10/39 (S) | 7216/10/39 (H) |
| 5.60E+02 | 140 | 70 | 159 | 56.27 | 7216/10/39 (S) | 7216/10/39 (H) |
| 89 кг CR | 178 | 102 | 114 | 89.8 | 7216/10/39 (S) | 7216/10/39 (H) |
Области применения: В основном используются в портовых терминалах, на верфях, в автоматизированных складах кранов-штабелеров, в горнодобывающем подъемном оборудовании, закрепленном на рельсах, например, в козловых кранах, кранах и т.д.
Поддержка различных моделей тяжелых рельсов, адаптация к различным требованиям нагрузки.
Эксплуатационные характеристики: антибоковая сила: выдерживает горизонтальную боковую силу 235KN (24 тонны), для предотвращения смещения рельсов, 21 мм регулировка горизонтального рельса.
Снижение шума и вибрации: конструкция языка из вулканизированной резины снижает уровень шума крана.
Удобная установка: не нужно прорезать отверстия в стальных балках или предварительно уложенных стальных плитах, они привариваются непосредственно к поверхности фундамента, упрощая процесс строительства.
Продукция и услуги, которые мы предоставляем, широко используются на железных дорогах, в портах, терминалах, судостроении, угольной, горнодобывающей, электроэнергетической, металлургической и других отраслях промышленности.
